Что такое машина для ламинирования вспененного полиэтилена (EPE)?

Что такое машина для ламинирования вспененного полиэтилена (EPE)?

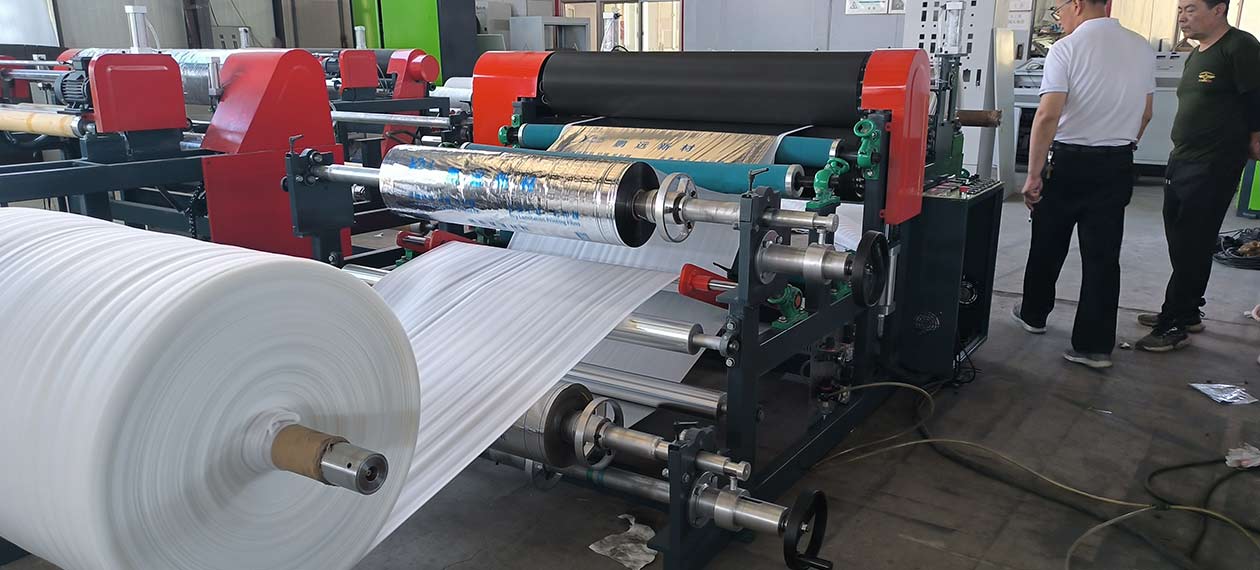

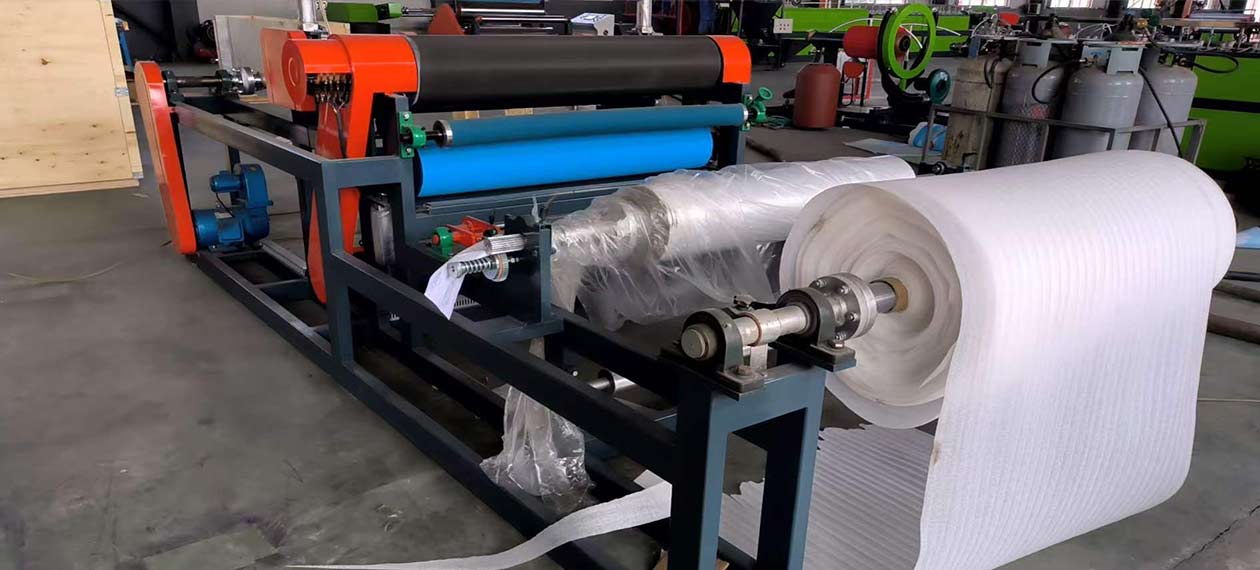

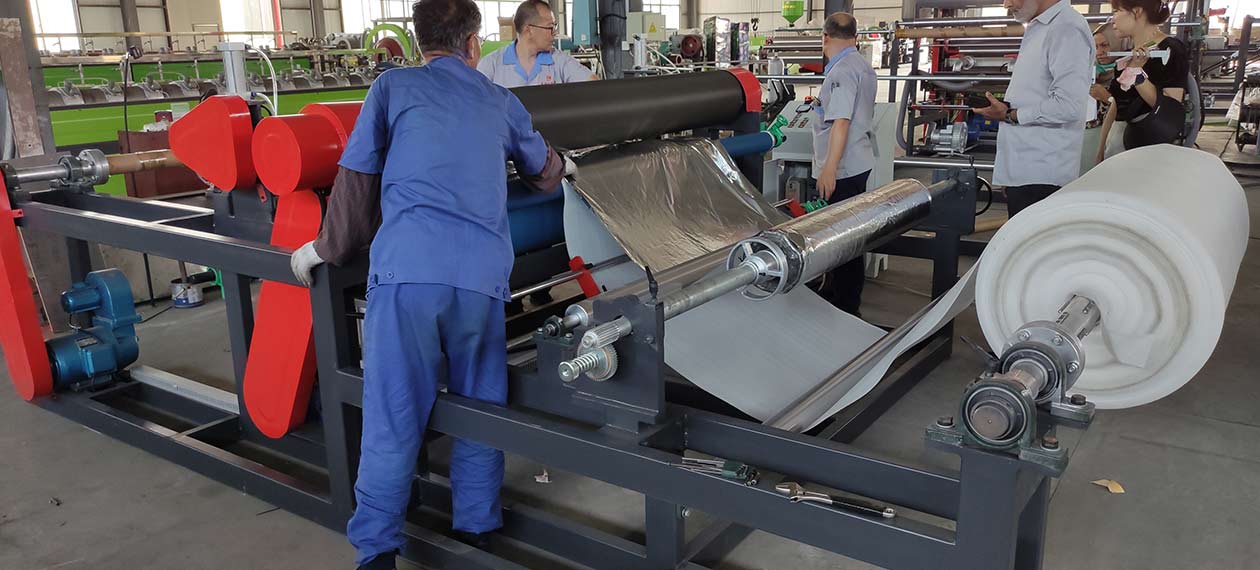

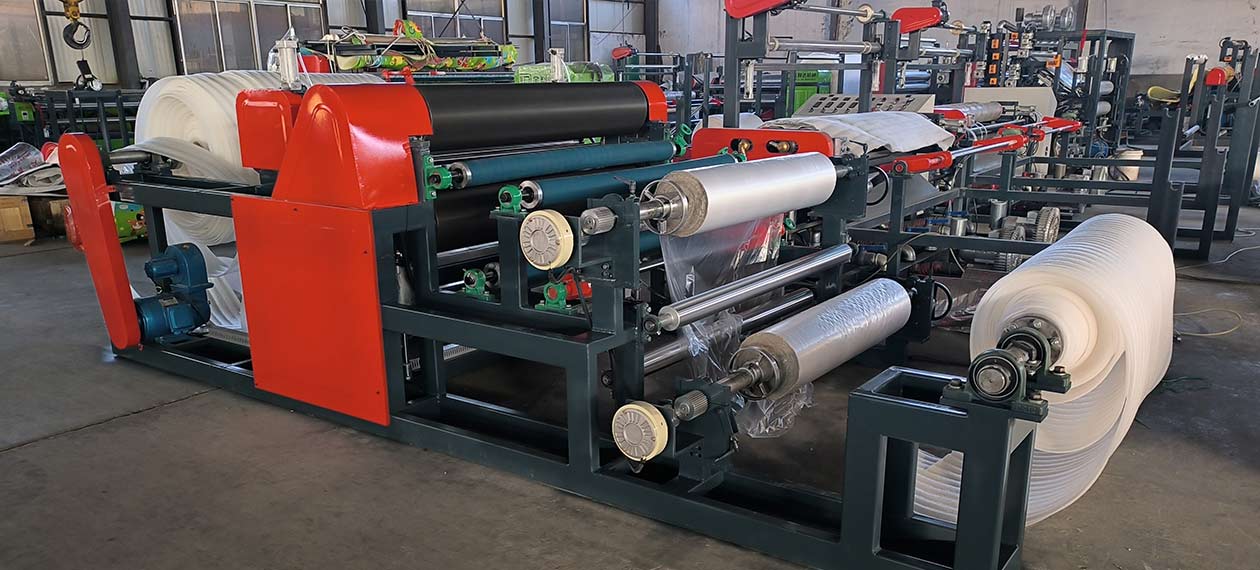

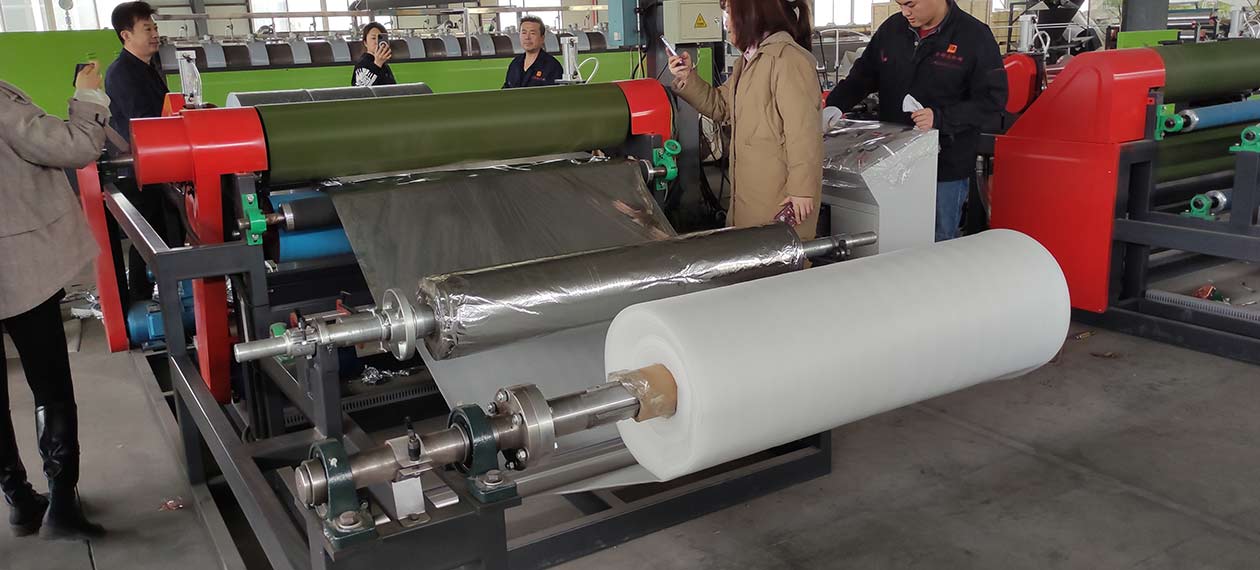

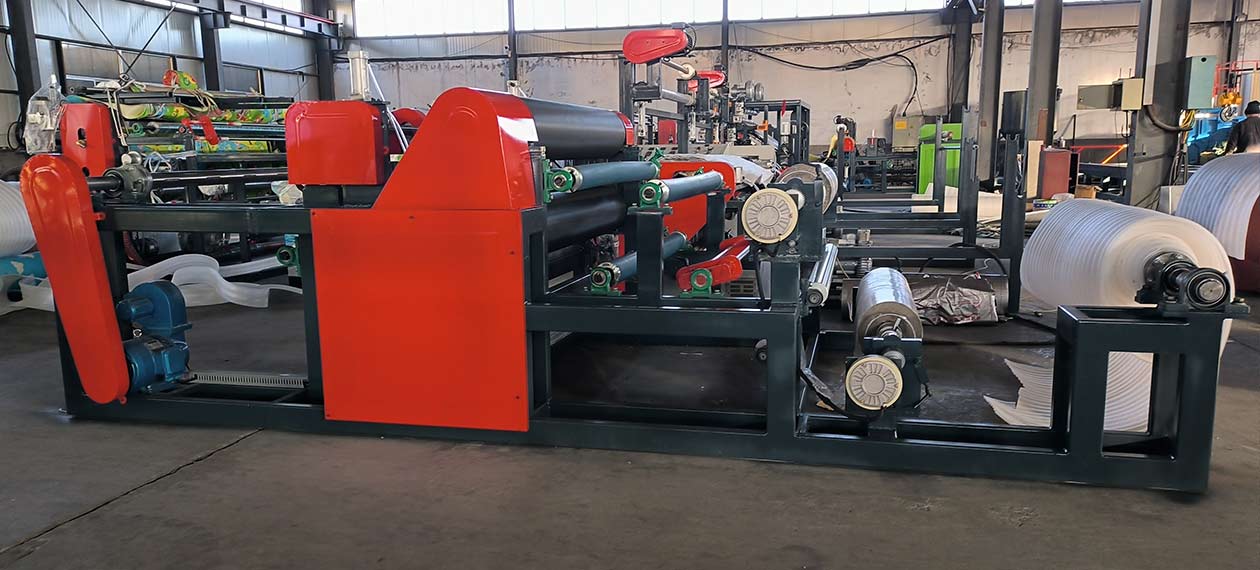

Машина для ламинирования вспененного полиэтилена (EPE) — это специализированное оборудование, предназначенное для соединения основы из EPE с одним или несколькими другими материалами (например, пленкой, алюминиевой фольгой, нетканым материалом, тканью и т. д.) с использованием термоклея, горячего воздуха или пламени для получения композитных материалов. Цель этого процесса — придать вспененному полиэтилену новые свойства или внешний вид, такие как водо- и влагостойкость, теплоизоляция, повышенная прочность, улучшенная эстетика, пригодность к печати, усиленные барьерные характеристики и т. д.

2. Основной принцип работы ламинирующей машины

В зависимости от метода соединения материалов выделяют два основных принципа работы:

1. Ламинирование горячим воздухом или пламенем (огневое ламинирование):

Принцип: Используется свойство поверхности вспененного полиэтилена (EPE) мгновенно плавиться при нагревании. При быстром прохождении листа EPE через поток горячего воздуха или высокотемпературное пламя его поверхность (на глубину около 0,1–0,3 мм) расплавляется. Затем под воздействием прижимного валика расплавленный слой EPE мгновенно соединяется с другим материалом (например, полиэтиленовой пленкой или алюминиевой фольгой) и после остывания образует прочное соединение.

Особенности: Не требуется клей, низкая стоимость, высокая эффективность, экологичность (отсутствие растворителей), сохранение мягкости материала. Это наиболее распространенный метод ламинирования EPE, особенно подходящий для соединения EPE с полиэтиленовой пленкой.

Ключевые параметры контроля: температура пламени, скорость движения материала, расстояние между EPE и источником пламени. Неправильная настройка может привести к прогоранию материала или слабому сцеплению.

2. Ламинирование с использованием клея (адгезивное соединение / соединение термоклеем):

Принцип: Термоклей (EVA, PUR и др.) или экологически безопасный клей на водной основе равномерно наносится на поверхность EPE или другого материала с помощью клеенаносящей системы (например, валика с сетчатой поверхностью или распылителя). После предварительного нагрева материал соединяется с другим компонентом под воздействием горячего прижимного валика.

Особенности: Метод отличается более широкой сферой применения и подходит для материалов, которые невозможно соединить методом огневого ламинирования (например, EPE с неткаными материалами, тканями, ПЭТ-пленкой, бумагой и т. д.). Обеспечивается высокая прочность соединения, однако возрастают затраты на клей и возникают дополнительные требования к экологической безопасности.

Ключевые параметры контроля: тип клея, расход клея, равномерность нанесения, температура и давление при соединении.

3. Основные типы оборудования для ламинирования

По способу соединения материалов:

Машина для огневого ламинирования: предназначена специально для соединения вспененного полиэтилена (EPE) с полиэтиленовой пленкой, алюминиевой фольгой и т. д.

Машина для клеевого ламинирования: используется для соединения более широкого спектра материалов.

Универсальная машина (огневое и клеевое ламинирование): сочетает в себе обе функции, отличается высокой гибкостью применения и в настоящее время является наиболее востребованным решением на рынке.

По количеству рабочих поверхностей:

Машина для одностороннего ламинирования: выполняет ламинирование только одной стороны материала EPE.

Машина для двустороннего ламинирования: позволяет одновременно ламинировать обе стороны материала EPE (например, ламинирование с обеих сторон или ламинирование одной стороны с одновременным нанесением клеевого слоя на другую).

 4、 Core components of laminating machine equipment


Типичная комбинированная ламинирующая установка (работающая по методу огневого или клеевого соединения) обычно включает следующие узлы:

Стойка размотки материалов: предназначена для размещения рулонов вспененного полиэтилена (EPE) и покровного материала (например, полиэтиленовой пленки); обычно оснащается пневматическими или механическими тормозами для предварительного регулирования натяжения.

Валик предварительного нагрева / преднагреватель (опционально): служит для нагрева вспененного полиэтилена или покровного материала с целью улучшения качества соединения.

Система огневого напыления (узел огневого соединения):

Газовая система: трубопроводы для сжиженного или природного газа, клапаны регулировки давления.

Горелочная панель: основной элемент, представляющий собой ряд равномерно расположенных форсунок с возможностью регулировки ширины пламени.

Механизм регулировки расстояния: обеспечивает точную настройку зазора между горелочной панелью и поверхностью вспененного полиэтилена.

Клеевая система (узел нанесения клея):

Клеевая ванна и нагреватель: обеспечивают плавление и поддержание постоянной температуры термоклея.

Наносящая головка: сетчатый валик или ракля; регулирует количество и равномерность нанесения клеевого слоя.

Узел соединения (ламинирования):

Прижимной валик горячего прессования: валик с внутренним нагревом (силиконовый или стальной), обеспечивающий необходимые температуру и давление — ключевые факторы прочности соединения.

Устройство регулировки давления: пневмоцилиндр или винтовой механизм для настройки усилия прижима.

Система охлаждения:

Охлаждающий валик: обеспечивает мгновенное охлаждение и фиксацию формы композитного материала, предотвращая деформацию и упругую отдачу.

Система тяги и намотки:

Основной тянущий валик: обеспечивает стабильную подачу и регулирует скорость движения производственной линии.

Система автоматического выравнивания (EPC): обеспечивает совмещение слоев материала в процессе движения и предотвращает их смещение, гарантируя высокое качество продукции.

Намотчик: аккуратно сматывает готовый композитный материал в рулон; возможны два способа намотки: поверхностная и центральная.

Система электроуправления: панель управления на базе ПЛК (PLC), обеспечивающая централизованный контроль скорости двигателей, температуры (пламени, клея, валика горячего прессования), натяжения и других параметров.

5. Типовой технологический процесс работы ламинирующей установки

На примере соединения вспененного полиэтилена (EPE) с полиэтиленовой пленкой методом огневого ламинирования:

Размотка вспененного полиэтилена → (опциональный предварительный нагрев) → мгновенное оплавление поверхности пламенем горелки → размотка полиэтиленовой пленки и ее соединение с основой → подача на валик горячего прессования для соединения под давлением → охлаждение и фиксация формы на охлаждающем валике → тяга → автоматическое выравнивание → намотка готовой продукции. Рассмотрим в качестве примера клеевой композитный нетканый материал:

Размотка пенополиэтилена (EPE) → Нанесение клея на поверхность пенополиэтилена через клеевую систему → Активация клея с помощью инфракрасного предварительного нагрева → Размотанный нетканый материал соединяется с ним → Поступление в горячий пресс для композитного склеивания → Охлаждение → Сцепление → Коррекция → Намотка.

Руководство по выбору оборудования для ламинирования вспененного полиэтилена (EPE)

Выбор ламинатора — это важное инвестиционное решение, которое следует принимать с учетом реальных потребностей и комплексного анализа следующих факторов:

1. Определение основных производственных требований (первый этап)

Какие материалы подлежат ламинированию?

EPE + полиэтиленовая пленка (пакет) / алюминиевая фольга? → Рекомендуется использовать машину для огневого ламинирования.

EPE + нетканый материал / ткань / бархат / ПЭТ / бумага? → Необходимо выбрать машину для клеевого ламинирования.

Ассортимент продукции разнообразен и требует работы с различными материалами? → Выбирайте комбинированную машину (для огневого и клеевого ламинирования).

2. Технические характеристики ламинатора:

Максимальная/минимальная ширина: стандартные варианты — 1,6 м, 2 м, 2,2 м, 2,5 м и т. д. Ширина оборудования должна немного превышать максимальную ширину вашего изделия.

Диапазон толщины материалов: толщина EPE (1–10 мм и т. д.), плотность материала лицевого слоя.

Требования к скорости производства: как правило, оборудование среднего класса работает со скоростью 5–20 метров в минуту. Чем выше скорость, тем строже требования к стабильности работы оборудования.

Производительность и уровень автоматизации:

Мелкосерийное производство широкой номенклатуры изделий → достаточно полуавтоматической или экономичной полностью автоматической модели.

Крупномасштабное непрерывное производство → необходимо выбирать полностью автоматическую модель, отличающуюся высокой стабильностью, наличием систем автоматического выравнивания полотна (EPC) и контроля натяжения, а также возможностью намотки рулонов большого диаметра.

2. Оценка ключевых компонентов и рабочих характеристик оборудования

Система создания пламени:

Равномерность пламени: после розжига следует проверить, образует ли пламя однородную синюю полосу; это напрямую влияет на равномерность процесса дублирования (ламинирования).

Точность регулировки: насколько точно и удобно регулируется высота подъема горелки (пламенной пластины).

Система нанесения клея (при наличии):

Способ нанесения: нанесение с помощью растрового (сетчатого) вала обеспечивает более равномерный и контролируемый слой по сравнению с простым ракельным способом.

Нагрев и контроль температуры: обеспечивается ли равномерный нагрев клеевой ванны и трубопроводов подачи клея, а также точность поддержания температуры.

Дублирующий термовал:

Материал и нагрев: силиконовые валы обеспечивают лучшее эластичное прижатие и подходят для работы с неровными поверхностями, тогда как стальные валы обладают высокой теплопроводностью. Критически важными являются способ нагрева (электрический или масляный) и равномерность распределения температуры.

Регулировка давления: достаточно ли создаваемого давления и плавна ли его регулировка.

Система равнения (коррекции положения) полотна:

Наличие системы: при производстве продукции большой ширины или изделий высокого качества автоматическая система равнения (EPC) является обязательной опцией, позволяющей существенно сократить количество отходов и потребность в ручном вмешательстве.

Тип и бренд системы: фотоэлектрическая или ультразвуковая? Использование оборудования известных марок (например, BST, ETC и др.) гарантирует качество.

Система привода и управления:

Двигатели и редукторы: марка и качество этих компонентов определяют стабильность мощности и срок службы оборудования.

Использование комплектующих известных брендов (например, ПЛК Siemens, Mitsubishi, Delta, а также частотных преобразователей, терморегуляторов и т. д.) напрямую влияет на стабильность работы и частоту отказов оборудования.

Интерфейс пользователя: удобство эксплуатации, простота настройки параметров и вызова сохраненных режимов работы.

3. Вопросы безопасности и охраны окружающей среды

1. Обеспечение безопасности: Оборудование должно быть оснащено кнопкой аварийной остановки, защитным кожухом и эффективной системой вытяжной вентиляции (особенно важно при выделении небольшого количества дыма в процессе огневого дублирования).

2. Тип клея: Если для дублирования используется клей, рассмотрите возможность применения экологически безопасного клея-расплава (например, PUR-клея, который отверждается под воздействием влаги, но отличается экологичностью и термостойкостью) и обеспечьте надлежащую вентиляцию в цехе.

4. Производитель и послепродажное обслуживание

1. Потенциал производителя: Оцените масштабы производства, квалификацию технической команды, наличие стандартных моделей и возможности изготовления оборудования по индивидуальному заказу.

2. Примеры внедрения: Запросите информацию о действующих производственных линиях у других клиентов, особенно тех, кто выпускает продукцию, аналогичную вашей.

3. Послепродажное обслуживание:

Гарантийный срок: Обычно составляет 1 год.

Скорость реагирования: Возможность своевременного оказания технической поддержки и проведения сервисного обслуживания.

Поставка запчастей: Наличие на складе быстроизнашивающихся деталей (например, сопел горелок и силиконовых валов) и разумные цены на них.

Монтаж и обучение: Предоставляются ли услуги по монтажу и пусконаладке на объекте, а также бесплатное обучение операторов.

5. Бюджет и экономическая эффективность

Определение разумного бюджета: Импортное оборудование (например, итальянское) отличается высоким качеством, но стоит дорого; оборудование отечественного производства является наиболее распространенным и обладает высокой экономической эффективностью.

Избегание ловушки «низкой цены»: Низкая цена может быть следствием экономии на ключевых компонентах (например, использовании двигателей сомнительного качества или отказе от систем равнения полотна), что приводит к нестабильной работе, частым поломкам, высокому проценту брака и росту совокупных затрат.

Комплексная оценка: В рамках бюджета отдавайте предпочтение моделям со стабильными рабочими характеристиками, надежными ключевыми узлами и гарантированным послепродажным обслуживанием.

Резюме и рекомендации

Прежде всего, определите требования: понимание того, для какого продукта будет использоваться оборудование, является основой для выбора всех технических параметров.

Ламинирование горячим воздухом — распространенный метод: если основным продуктом является комбинация вспененного полиэтилена (EPE) и полиэтиленовой пленки (PE), машина для ламинирования горячим воздухом станет экономичным и эффективным выбором.

Автоматизация — актуальный тренд: системы автоматического равнения полотна (EPC) и стабильного контроля натяжения являются ключевыми элементами, обеспечивающими эффективность производства и качество продукции, а также снижающими зависимость от квалификации персонала. Рекомендуется отдавать им приоритет. Лучше один раз увидеть: необходимо посетить производителя оборудования или действующих клиентов для проведения испытаний на месте, используя собственные материалы для проверки результата.

Ценность сервиса: ламинатор — это производственное оборудование, и обеспечить его длительную стабильную работу невозможно без качественного послепродажного обслуживания.
