Что такое машина для ламинирования XPE? Типы и устройство машин для ламинирования XPE.

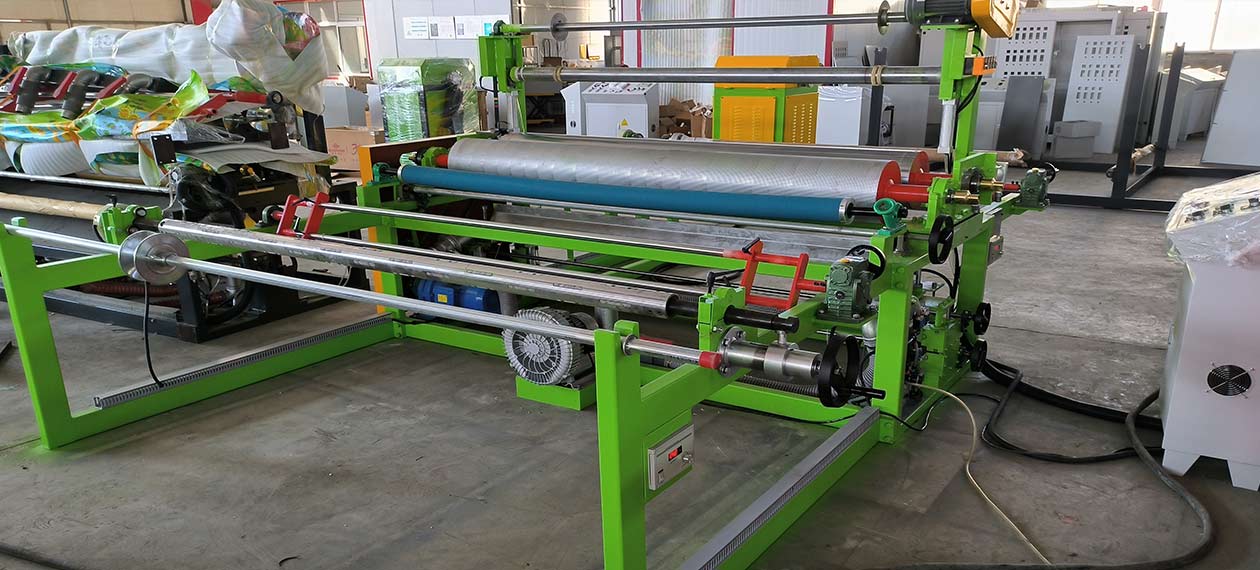

Ламинатор для XPE это специализированное оборудование, которое прочно приклеивает различные функциональные плёнки (такие как PE-плёнка, PET-плёнка, алюминиевая фольга, цветная плёнка, антипиреновая плёнка и т.д.) к поверхности листов XPE (химически сшитого полиэтиленового пенопласта) методом термоплавкого склеивания или горячего прессования.

Основная цель ламинирования XPE:

• Придание новых свойств, таких как водонепроницаемость, влагостойкость, огнестойкость, упрочнение, эстетичный внешний вид (с печатью), лёгкость очистки и т.д.

• Улучшение поверхностных свойств: превращение XPE, который изначально имеет пористую поверхность и склонен к адсорбции пыли, в гладкий и плотный материал.

• Расширение области применения: возможность использования XPE в областях с особыми требованиями к поверхности (например, поверхность ковриков для йоги, автомобильный интерьер, медицинские коврики).

Основные типы и технологические принципы ламинирования XPE

В зависимости от метода склеивания можно выделить три основные категории:

1. Ламинатор с горячим воздухом

Наиболее распространённый и популярный в настоящее время метод ламинирования и тиснения XPE.

• Принцип: быстрый пропуск листа XPE через горячий воздух для расплавления очень тонкого слоя (около 0,1–0,3 мм) на его поверхности с последующим немедленным соединением с плёнкой под прижимным роликом. Если поверхность ролика имеет гравировку, на поверхности плёнки можно выдавить узоры. Узор получается чётким и обладает хорошей трёхмерностью.

• Преимущества: не требует клея, относительно низкая стоимость, подходит для некоторых композитов, чувствительных к клею.

2. Ламинатор с термоплавким клеем

Это наиболее распространённый и широко используемый в настоящее время метод ламинирования XPE.

• Принцип: нанесение слоя расплавленного термоплавкого клея (обычно PUR-полиуретановый термоплавкий клей или EVA-термоплавкий клей) между подложкой XPE и ламинирующим материалом с последующим немедленным прессованием и охлаждением для затвердевания.

• Преимущества: чрезвычайно высокая прочность склеивания, хорошая термостойкость, экологичность и отсутствие растворителей, высокая скорость.

• Процесс: размотка XPE → (обработка поверхности, например, коронный разряд) → нанесение термоплавкого клея → ламинирование с плёнкой → прессование и охлаждение → намотка.

3. Ламинатор с открытым пламенем

Традиционный, но всё ещё используемый метод в определённых областях.

• Принцип: быстрый пропуск листа XPE через высокотемпературное пламя для расплавления очень тонкого слоя (около 0,1–0,3 мм) на его поверхности с последующим немедленным соединением с плёнкой под прижимным роликом.

• Преимущества: не требует клея, относительно низкая стоимость.

• Недостатки: опасность открытого пламени, сложность контроля процесса (легко прожечь или получить непрочное склеивание), низкая экологичность. Постепенно вытесняется методом с термоплавким клеем.

Основные компоненты ламинатора с термоплавким клеем (на примере主流 моделей)

• Система размотки (двойная размотка):

• Рама для размотки XPE: несёт рулоны XPE, оснащена контролем натяжения.

• Рама для размотки плёнки: несёт PE-плёнку, PET-плёнку и т.д., оснащена устройством коррекции (EPC).

• Система предварительной обработки:

• Машина коронного разряда: обработка поверхности XPE и/или плёнки для значительного повышения их поверхностной энергии — ключевой этап для обеспечения адгезии.

• Узел нанесения клея и композиции (ядро):

• Машина термоплавкого клея: плавит твёрдые блоки термоплавкого клея в жидкую форму и точно подаёт их к наносящей головке через шестерёнчатый насос.

• Наносящая головка: распространённые методы включают нанесение ракелем или валком, равномерно нанося расплавленный клей на поверхность XPE или плёнки.

• Композиционный прижимной ролик: после точного совмещения покрытого клеем XPE с плёнкой они прессуются парой нагретых или охлаждённых стальных роликов для мгновенного соединения.

• Система охлаждения и отверждения:

• Охлаждающий ролик: быстро затвердевает термоплавкий клей, формируя окончательную прочность склеивания.

• Канал отверждения клея: для PUR-клея (влажного отверждения) требуется канал с постоянной температурой и влажностью для полной реакции и достижения конечной прочности.

• Система намотки:

• Сматывание ламинированного готового продукта в рулон. Требуется стабильный контроль натяжения для обеспечения ровности рулонного материала.

• Электрическая система управления:

• PLC управляет скоростью, температурой (каждой секции, температурой клея), натяжением, количеством клея и т.д. всей линии.

Технологический процесс (метод с термоплавким клеем):

1. Размотка и направление: подложка XPE и функциональная плёнка плавно разматываются отдельно.

2. Активация поверхности: обе обрабатываются коронным разрядом для улучшения адгезии.

3. Точное нанесение: расплавленный термоплавкий клей равномерно наносится на поверхность XPE (или на обратную сторону плёнки).

4. Мгновенное соединение: клеевая поверхность и плёнка точно совмещаются и сжимаются на композиционном ролике.

5. Отверждение и формование: композит охлаждается роликом, клей быстро затвердевает, завершая первоначальное склеивание; для PUR-клея продолжается отверждение до максимальной прочности в окружающей среде.

6. Намотка: получение ламинированного рулонного материала XPE, готового к последующей резке, штамповке и другим операциям.

Основные области применения

После ламинирования характеристики XPE значительно улучшаются, и он широко используется в:

• Спортивное и фитнес-оборудование:

• Коврики для йоги: покрыты PVC/PU/TPE-плёнкой, обеспечивающей нескользящую, лёгкую в очистке и эстетичную поверхность.

• Фитнес-коврики и детские коврики для ползания: покрыты цветной PE-плёнкой с печатными рисунками, водонепроницаемы и легко протираются.

• Автомобильный интерьер:

• Звукоизоляционный слой дверных панелей, крыши и подушки багажника, покрытый нетканым материалом или кожей.

• Архитектура и домашний интерьер:

• Напольные коврики (например, влагоизоляционные коврики под ламинат), покрытые алюминиевой фольгой или армированной плёнкой.

• Стеновые панели и звукоизоляционные материалы.

• Упаковка и промышленность:

• Подкладка для упаковки высокоточных приборов, покрытая антистатической плёнкой или велюром.

• Обёрточный материал для изоляции трубопроводов.

• Медицина и реабилитация:

• Медицинские коврики, уходовые матрасы, покрытые водонепроницаемой и дышащей PU-плёнкой или антибактериальной плёнкой.

Технические ключевые моменты и критерии выбора

• Прочность склеивания:

• Обработка коронным разрядом должна быть достаточной и стабильной.

• Выбор клея: PUR-клей обладает наилучшими комплексными характеристиками (термостойкость, гидролизостойкость, высокая прочность), что делает его высококлассным выбором; EVA-клей имеет более низкую стоимость.

• Точность нанесения: равномерность нанесения напрямую определяет качество.

• Адаптируемость подложки и плёнки:

• Оборудование должно быть способно обрабатывать XPE различной толщины (например, 1–10 мм) и плотности, а также тонкие плёнки из разных материалов.

• Основные критерии выбора оборудования:

• Эффективная ширина: соответствует размеру продукции.

• Метод и точность нанесения клея: ракель подходит для высокоточного дозированного нанесения.

• Давление и контроль температуры композиционного ролика: точные и регулируемые.

• Система контроля натяжения: XPE обладает высокой эластичностью и требует более точного контроля натяжения, чем обычные плёночные композиты, для предотвращения деформации при растяжении.

• Экологичность и безопасность:

• Метод с термоплавким клеем является безрастворительным и экологичным.

• При рассмотрении пламенного метода необходимо уделять особое внимание пожарной безопасности и очистке выхлопных газов.

Заключение

Ламинатор для XPE — это ключевое обрабатывающее оборудование, которое превращает базовый пенопласт XPE в высокоценные функциональные материалы. Благодаря ламинированию XPE трансформируется из обычного амортизирующего и изоляционного материала в композитный материал, способный удовлетворять специфические потребности в различных высокотехнологичных областях, таких как спорт, автомобилестроение, домашний интерьер и медицина. Среди них процесс нанесения термоплавкого клея стал основным технологическим направлением на современном рынке благодаря своим превосходным характеристикам и экологичности. При покупке следует уделять особое внимание прочности композита, адаптируемости, стабильности и степени автоматизации оборудования.
